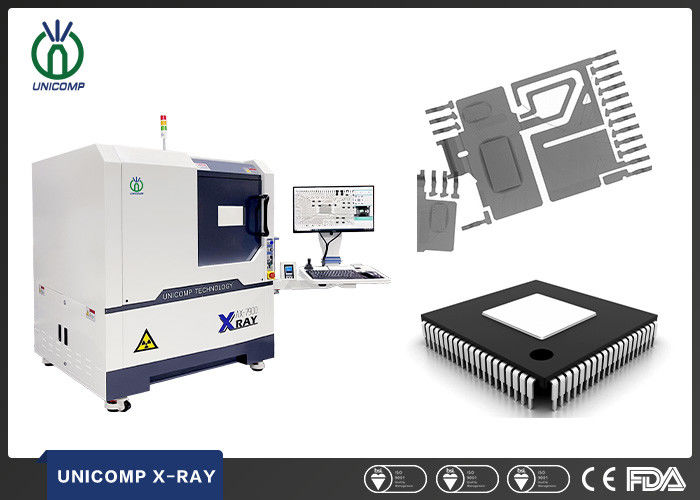

엑스레이 기계 Unicomp AX7900 EMS SMT PCBA BGA QFN CSP를 위해
기본 특성
원산지:
중국
브랜드 이름:
Unicomp
인증:
CE, FDA
모델 번호:
AX7900
부동산 거래
최소 주문 수량:
1개 세트
가격:
can negotiate
지불 조건:
신용장, 티/티
공급 능력:
한달에 300 pc
제품 요약
CE FDA 준수 엑스레이 기계 Unicomp AX7900 EMS SMT PCBA BGA QFN CSP 용접 무효 검사 설명: 90KV 5μm X선 튜브, FPD 탐지기. 다기능 작업소, ±60° 기울기 움직임 (선택) 으로 XY 다축 이동 표준.X선 튜브와 FPD의 Z축 이동으로 확대/감소/FOV. 편리한 목표점 위치 시스템. 다기능 DXI 이미지 처리 시스템 XY 프로그래밍을 통해 여러 이미지 검사 루틴. 최대 로딩 영역 420mm x 420mm, 최대.감지 영역 380 x 380mm, ~ 300X 시스템 확대. 특징: 90KV ...
제품 세부정보
강조하다:
pcb depaneling 기계
,pcb depaneling 장비
Name:
유니컴프 X-레이 정밀검사 기계
Application:
SMT, EMS, BGA, 전자, 이끌리는 CSP, 플립 침, 반도체
Voltage:
90kV
Detector:
평면 패널 검출기 (FPD)
Pixel Size:
84μm
FeatuFocus Spot Sizeres:
5μm
X-Ray Safety:
<1μSv/h(모든 국제 표준 충족)
제품 설명
CE FDA 준수 엑스레이 기계 Unicomp AX7900 EMS SMT PCBA BGA QFN CSP 용접 무효 검사
설명:
90KV 5μm X선 튜브, FPD 탐지기. 다기능 작업소, ±60° 기울기 움직임 (선택) 으로 XY 다축 이동 표준.X선 튜브와 FPD의 Z축 이동으로 확대/감소/FOV. 편리한 목표점 위치 시스템. 다기능 DXI 이미지 처리 시스템 XY 프로그래밍을 통해 여러 이미지 검사 루틴. 최대 로딩 영역 420mm x 420mm, 최대.감지 영역 380 x 380mm, ~ 300X 시스템 확대.
특징:
90KV 5μm 엑스레이 튜브, FPD 탐지장
다기능 작업장, X-Y 다축 이동. ±60° "아크" 운동 (선택)
동작 제어장치는: X/Y 테이블 동작과 Z축 튜브 및 탐지 장치 동작, ±60° 기울기 움직임 (선택) 을 포함한다.
다기능 DXI 이미지 처리 시스템
복수의 이미지 검사 루틴을 위한 X/Y 프로그래밍 기능
최대 로딩 영역 420mm x 420mm, 최대 감지 영역 380 x 380mm, ~ 300X 시스템 확대.
BGA 공백/지역 자동 측정 및 보고서 생성
적용:
LED, SMT, BGA, CSP, 플립 칩 검사
반도체, 포장 부품, 배터리 산업
전자 부품, 자동차 부품, 태양광 산업
알루미늄 주름, 플라스틱 폼핑
세라믹, 다른 특수 산업
사양:
| 시스템 요약 | |
| 발자국 | 1200 ((W) × 1285 ((D) × 1700 ((H) mm |
| 기계 무게 | 1235kg |
| 전원 공급 | 220V±10% 50Hz/60Hz 4A |
| 전력 소비 | 0.8kW |
| 엑스레이 튜브 | |
| 튜브 종류 | 밀폐 |
| 최대 전력 | 8W |
| 전압 | 90kV |
| 초점점 크기 | 5μm |
| 이미지 시스템 | |
| 탐지기 | 평면 패널 탐지기 (FPD) |
| 픽셀 크기 | 84μm |
| 탐지 영역 | 129*129mm |
| 프레임 속도 | 30fps |
| 픽셀 행렬 | 1536*1536 |
| 기하학적 확대 | 52X |
| 소프트웨어 | |
| 자동 측정 | BGA 용접 빈자 자동 측정 및 지원 데이터/ 그래픽 출력 |
| 여러 가지 측정 도구 | 거리, 각, 지름, 다각형, PTH 충전 속도 등을 측정하는 지원 |
| CNC 모드 | CNC 프로그래밍 가능한 검사, 쉬운 조작 및 사용자 친화적 |
| 실시간 표시 | 전압, 전류, 각, 날짜 등의 작업 데이터를 실시간으로 표시합니다. |
| 항해 | 편리한 목표점 위치 시스템 |
| 모션 컨트롤 시스템 | |
| 움직임 제어 | 조이스틱, 키보드 및 마우스 |
| 최대 로딩 영역 | 600*520mm |
| 최대 검사 영역 | 505*440mm |
| 기울기와 회전 | ±25° |
| 산업용 PC | |
| 모니터 | 24 ′′ HD 디스플레이 |
| 시스템 운영체제 | 윈도우 11 64비트 |
| 하드 디스크 | 1TB |
| RAM | 16GB |
| CPU 모델 | 인텔 i7 프로세서 |
| 다른 특징 | |
| 에너지 절약 | X-Ray 자동 종료 5 분 이상 작동하지 않는 경우 |
| 엑스선 안전 | <1μSv/h (모든 국제 표준을 충족) |
| 당국의 관리 | 지문 접근 관리 시스템, 비밀번호 접근 지원 |
| 안전 운영 | 전기 자기 차단 장치, 경고 조명 및 실시간 방사선 누출 모니터 |
| * 사양은 통지 없이 변경될 수 있습니다. 모든 상표는 시스템 제조업체의 소유입니다. | |
엑스레이 사진
