제품 상세 정보:
결제 및 배송 조건:
|
| 튜브 전압: | (조정할 수 있는) 0~90kV | 튜브형: | 밀폐 |
|---|---|---|---|
| 스폿 크기를 집중시키세요: | 5μm | 검출기: | 평면 패널 검출기 (FPD) |
| 패킹 중량: | 1500 Kg | ||
| 강조하다: | 밀폐된 튜브 엑스레이 검사 장비,PCBA 엑스레이 검사 장비,조절 가능한 엑스레이 검사 장비 |
||

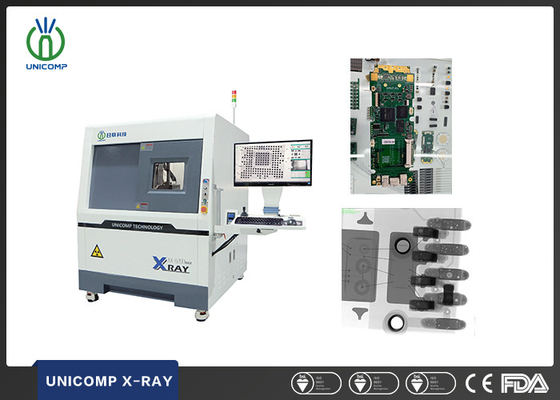

PCBA용 엑스레이 검사 장비
S가시화의SMT 엑스레이 기계
| 시스템 요약 | |
| 발자국 | 1280 ((W) × 1500 ((D) × 1705 ((H) mm |
| 기계 무게 | 1400kg |
| 전원 공급 | AC 110~220V, 50/60Hz |
| 접착판 포장 크기 | 175W × 155D × 200Hcm |
| 포장 무게 | 1500kg |
| 전력 소비 | 10.0kW |
| 엑스레이 튜브 | |
| 튜브 종류 | 밀폐 |
| 최대 전력 | 8W |
| 전압 | 0~90kV (조정 가능) |
| 초점점 크기 | 5μm |
| 이미지 시스템 | |
| 탐지기 | 평면 패널 탐지기 (FPD) |
| 픽셀 크기 | 85μm |
| 효율적인 탐지 영역 | 130*130mm |
| 프레임 속도 | 20fps |
| 픽셀 행렬 | 1536*1536 |
| 시스템 확대 | 600X |
| 소프트웨어 | |
| 자동 측정 | BGA 용접 빈자 자동 측정 및 지원 데이터/ 그래픽 출력 |
| 여러 가지 측정 도구 | 거리, 각, 지름, 다각형, PTH 충전 속도 등을 측정하는 지원 |
| CNC 모드 | CNC 프로그래밍 가능한 검사, 쉬운 조작 및 사용자 친화적 |
| 실시간 표시 | 전압, 전류, 각, 날짜 등의 작업 데이터를 실시간으로 표시합니다. |
| 항해 | 편리한 목표점 위치 시스템 |
| 모션 컨트롤 시스템 | |
| 움직임 제어 | 조이스틱, 키보드, 마우스 & 터치 패널 |
| 최대 로딩 면적/중량 | 610*610mm / 10kg |
| 최대 검사 영역 | 550*550mm |
| 경사적 인 견해 | 최대 60° |
| 조작기 | 6축 X / Y / Z1 / Z2 / T1 / T2 |
| 산업용 PC | |
| 모니터 | 24 ̊ FHD 인터랙티브 터치 LCD 디스플레이 |
| 시스템 운영체제 | 윈도우 10 64비트 |
| 하드 디스크 | 1TB |
| RAM | 8GB |
| CPU 모델 | 인텔 i7 프로세서 |
| 다른 특징 | |
| 문 열어 | 전기 슬라이딩 |
| 엑스선 안전 | <1μSv/h (모든 국제 표준을 충족) |
| 당국의 관리 | 지문 접근 관리 시스템, 비밀번호 접근 지원 |
| 안전 운영 | 전기 자기 차단 장치, 경고 조명 및 실시간 방사선 누출 모니터 |
| *사양은 통지 없이 변경될 수 있습니다. 모든 상표는 시스템 제조사의 소유입니다. | |
엑스레이 기계의 응용 분야
널리 BGA, CSP, 플립 칩, LED, 퓨즈, 다이오드, PCB, 반도체, 배터리 산업, 소금속 주름, 전자
커넥터 모듈, 케이블, 항공 우주 부품, 태양광 산업 등
엑스레이 기계의 기능과 특징
검사 SMT 엑스레이 기계의 이미지
